२-पानांचे केंद्र उघडणारे लँडिंग डोअर डिव्हाइस THY-LD-B
१. अनलॉकिंग पद्धत म्हणजे दरवाजाचे पॅनल अनलॉक करणे आणि ४५ किलो पेंडुलम इम्पॅक्ट चाचणी उत्तीर्ण होणे.
२. दरवाजा एका जड हातोड्याने बंद करावा लागतो आणि जड हातोडा आणि मार्गदर्शक नळी लँडिंग दरवाजाच्या आतील बाजूस ठेवली जाते.
३. दरवाजाच्या कुलूपाने राष्ट्रीय लिफ्ट तपासणी केंद्राची चाचणी उत्तीर्ण केली आहे आणि CE आणि CU-TR प्रमाणपत्र प्राप्त केले आहे.
४. दरवाजाच्या कुलूपाचा लागू व्होल्टेज: ≤ AC230V, ≤ DC110V.

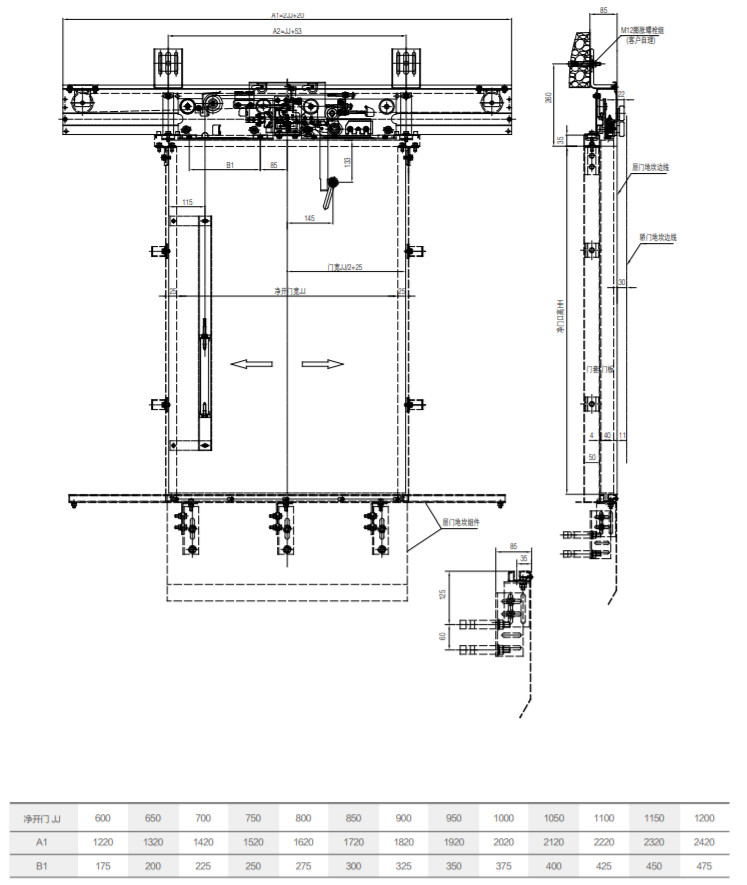

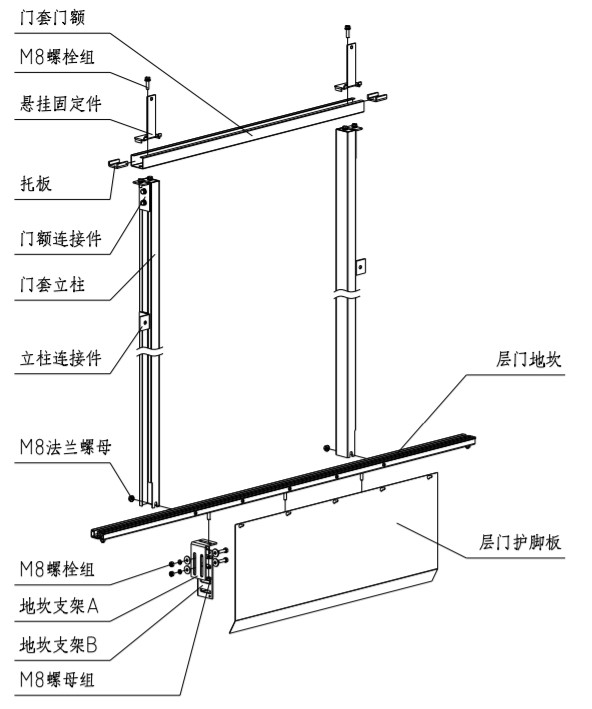

१. खिडकीच्या चौकटीचा खालचा आडवा आणि दरवाजाचे आवरण बसवणे
१.१. उताराच्या आकारानुसार उताराच्या प्रवेश आणि बाहेर पडण्याची स्थिती निश्चित करा; उताराच्या मध्यभागी प्रवेश आणि बाहेर पडण्याच्या मध्यभागी सारखेच समायोजित करा आणि उताराच्या मध्यभागी चिन्हांकित करा; उताराची पातळी १/१००० पेक्षा कमी ठेवा; उताराच्या आत पाणी जाण्यापासून रोखण्यासाठी पृष्ठभाग.
१.२. दरवाजाच्या कव्हर कॉलम आणि दरवाजाच्या कव्हर डोअरला कनेक्टिंग पीससह एकत्र करा आणि हँगिंग फिक्सिंग पार्ट्स बसवा; दरवाजा खिडकीच्या चौकटीवर ठेवा, दरवाजाच्या कव्हर कॉलमची उभ्या बाजू १/१००० पेक्षा कमी समायोजित करा; दरवाजाच्या कव्हरचा मध्यभाग प्रवेशद्वार आणि बाहेर पडण्याच्या चौकटीच्या मध्यभागी असलेल्या चौकटीच्या मध्यभागी असलेल्या चिन्हाच्या मापनाशी सुसंगत आहे; दरवाजाच्या कव्हरच्या खालच्या कपाळाच्या समतलाचा आकार आणि खिडकीच्या चौकटीच्या वरच्या समतलाचा आकार दरवाजाच्या निव्वळ उंचीचा आहे. समायोजन पूर्ण झाल्यानंतर, M8 फ्लॅंज नट लॉक करा. आकार समायोजित केल्यानंतर, कॉलम कनेक्टर भिंतीवर निश्चित करा.
१.३. लँडिंग डोअर टो गार्ड खिडकीच्या चौकटीवर बसवा.

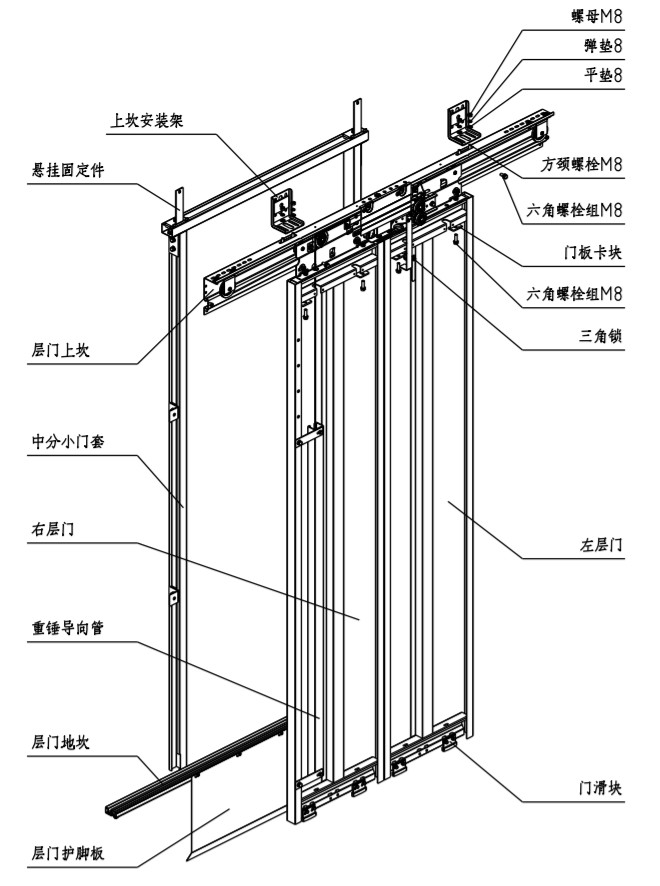

२. लँडिंग डोअर डिव्हाइसची स्थापना

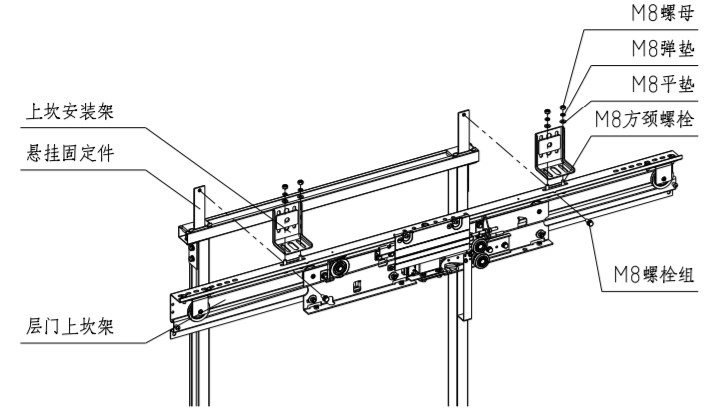

२.१. लँडिंग दरवाजाच्या वरच्या सिल फ्रेमला सस्पेंशन फिक्सिंग भागाच्या खालच्या टोकावरील बार्बशी संरेखित करा आणि वरच्या सिल फ्रेमला आणि लँडिंग दरवाजाच्या सस्पेंशन फिक्सिंग भागाला M8*20 बोल्ट ग्रुपमधून लॉक करा.
२.२. एक्सपेंशन बोल्ट किंवा थ्रू-वॉल बोल्ट वापरून होइस्टवेच्या भिंतीवर वरच्या सिल माउंटिंग फ्रेमला बसवा. वरच्या सिल माउंटिंग फ्रेम आणि लँडिंग डोअर अप्पर सिल M8 स्क्वेअर नेक बोल्टने जोडलेले आहेत.
२.३. लँडिंग दरवाजाचा वरचा चौकटीचा भाग डावीकडे आणि उजवीकडे समायोजित करा जेणेकरून दरवाजाचा मध्यभाग उघडा राहील आणि प्रवेशद्वार आणि बाहेर पडण्याचा मध्यभाग सुसंगत राहील.
२.४. लँडिंग डोअर डिव्हाइसच्या मजल्याची उभ्यापणा समायोजित करा. उभ्या रेषा टाकून किंवा कारच्या दरवाजाच्या चौकटीचा संदर्भ म्हणून वापर करून लँडिंग डोअर डिव्हाइसच्या मजल्याची उभ्यापणा ±०.५ मिमी पर्यंत समायोजित करा.
२.५ खालील मजल्यावरील दरवाज्यांवर सिल फ्रेम बसवण्याच्या मुख्य पॅरामीटर्सचे पुनरावलोकन केल्यानंतर, सर्व इंस्टॉलेशन बोल्ट घट्ट करा:
लँडिंग दरवाजाच्या वरच्या चौकटीच्या चौकटीची उंची: लँडिंग दरवाजाच्या वरच्या चौकटीच्या चौकटीच्या मार्गदर्शक रेलच्या वरच्या पृष्ठभागाच्या आणि लँडिंग दरवाजाच्या चौकटीच्या चौकटीमधील अंतर HH+106 मिमी आहे;
लँडिंग दरवाजाच्या वरच्या खिडकीच्या चौकटीचा मध्यभाग: लँडिंग दरवाजाच्या वरच्या खिडकीच्या चौकटीच्या मध्यभागी आणि प्रवेशद्वार आणि निर्गमन मार्गाच्या मध्यभागी असलेले विचलन ±1 मिमी आहे;
लँडिंग दरवाजाच्या वरच्या सिल गाईड रेल आणि कारच्या दरवाजाच्या सिलमधील अंतर: लँडिंग दरवाजाच्या वरच्या सिल गाईड रेल आणि लँडिंग दरवाजाच्या सिलमधील अंतर ४२.५ मिमी आहे आणि कारच्या दरवाजाच्या सिलपासूनचे अंतर ७२.५ मिमी आहे.
लँडिंग दरवाजाच्या वरच्या चौकटीच्या चौकटीची उंची: लँडिंग दरवाजाच्या वरच्या चौकटीच्या चौकटीच्या मार्गदर्शक रेलच्या वरच्या पृष्ठभागाच्या आणि लँडिंग दरवाजाच्या चौकटीच्या चौकटीमधील अंतर HH+106 मिमी आहे;
लँडिंग दरवाजाच्या वरच्या खिडकीच्या चौकटीचा मध्यभाग: लँडिंग दरवाजाच्या वरच्या खिडकीच्या चौकटीच्या मध्यभागी आणि प्रवेशद्वार आणि निर्गमन मार्गाच्या मध्यभागी असलेले विचलन ±1 मिमी आहे;
लँडिंग दरवाजाच्या वरच्या सिल गाईड रेल आणि कारच्या दरवाजाच्या सिलमधील अंतर: लँडिंग दरवाजाच्या वरच्या सिल गाईड रेल आणि लँडिंग दरवाजाच्या सिलमधील अंतर ४२.५ मिमी आहे आणि कारच्या दरवाजाच्या सिलपासूनचे अंतर ७२.५ मिमी आहे.
